16/3噸葫蘆雙橋式起重機技術參數16/3噸電動葫蘆雙梁起重機參數表

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

葫蘆雙橋式起重機是指電動葫蘆雙梁橋式起重機，該起重機是雙梁形式起重機，常用于起升噸位不大的場合，小編為大家介紹下16/3噸葫蘆雙技術參數。

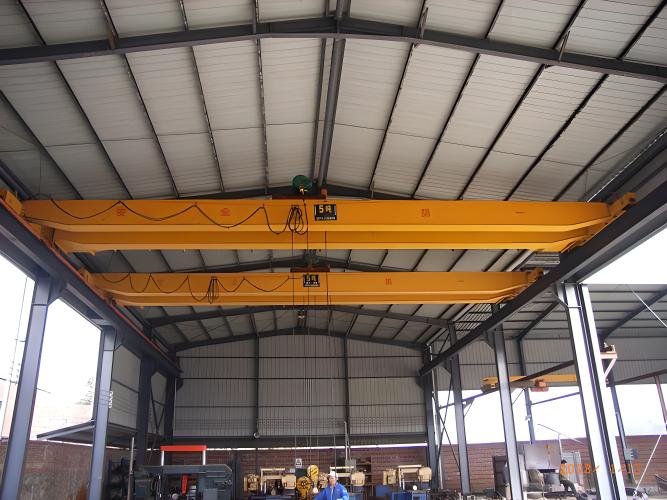

葫蘆雙起重機產品圖片

電動葫蘆雙梁起重機

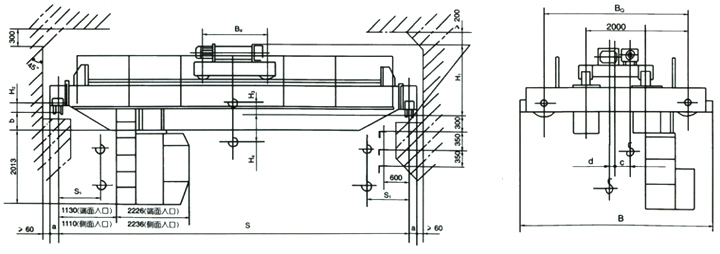

葫蘆雙起重機產品結構圖

LH型葫蘆雙結構圖

16/3噸葫蘆雙起重機產品技術參數表：

額定起重量Fixed litfing weight			t	16/3噸電動葫蘆雙梁橋式起重機
操縱形式operation type				地面操縱From floor,操縱室操縱Clntrol driver room
速度Speed	主鉤起升Primary hook lift		m/min	3.5
	副鉤起升Secondary hook litf			8
	小車運行handcart travel			20
	大車運行cart travel	地面Floor		20;30
		操縱室Driver Room		30;45;60
電動機Motor	主鉤起升Primary hook lift		型號Type	ZD151-4/13
	副鉤起升Secondary hook lift			ZD141-4/7.5
	小車運行handcart travel			ZDY22-4/1.5×2
	大車運行cart travel	地面Floor		ZDY131-4/3×2
		操縱室Driver Room		ZDR112L2-4/3×2
電動葫蘆Electric Hoist			型號Type	CD1;MD1
起升高度Lifting Height			m	9;12;18/6;9;12;18;24;30
工作制度Working System				A5 JC＝25%
電源Power Supply				3-PhaseA.C 三相交流；50Hz；380V
薦用鋼軌Steel Track			kg/m	43
跨度Span			m	7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大輪壓Max.Wheel Pressure				13.1	13.5	14.0	14.6	15.3	16.1	16.9	17.7	18.5
自重weight	地面操縱Floor		t	10.8	11.5	15.5	16.8	17.7	18.7	20.0	24.4	26.9
	操縱室開式Driver Room Open Type			11.3	12.0	16.0	17.4	18.2	19.3	20.5	25.0	27.5
	操縱室閉式Driver			11.4	12.1	16.1	17.5	18.3	19.4	20.6	25.1	27.6
基本尺寸 Basic size	B		mm	5840
	B_Q			4800
	B_X			1500(H＝9,12);2000(H＝18,24)2500(H＝30)
	H₁			1895
	H₂			170
	H₃			82
	H₄			525
	a			160
	b			20	130	96	196	296	396	546	646	746
	c			500
	d			150
	S₁			1600(H＝9,12);1850(H＝18,24);2100(H＝30)

備注：起重機重量均為整機參考重量
